Linha de corte de espuma CNC

horizontal por contorno GHL4

Uso
A linha de corte de espuma CNC por contorno horizontal GHL1 pode cortar de forma limpa qualquer padrão geométrico, que depois pode ser usado em várias indústrias.

Materiais adequado para corte
Poliuretano, HR + CMHR, espuma flexível PU, espuma pegajosa, látex, Basotect, espuma de ressalto, espuma de quadro, polietileno.

Formato
Esta linha de corte de espuma CNC é ideal para cortar blocos de espuma e produtos 2D e 3D, formato ondulado, curvado e outros formatos regulares e irregulares.

Parâmetros técnicos


Padrão Opção
Comprimento do bloco de espuma 50000mm >50000mm
Altura do bloco de espuma 1250mm 1500mm
Largura do bloco de espuma 2200mm 2300mm
Mesa de trabalho mesa de trabalho rotativa automática, gira a 90 °
Potência AC 380V 3 phase 4 fios
Potência total 10KW
Precisão de corte ±0.5mm
Ferramenta de corte - Pressão da faca é de 5 barras
- Lâmina giratória
- Tamanho da faca é de 0.6mm×3~5mm×11000mm
- Velocidade linear 15m/s
Opções de operação - Modem (pode fazer diagnóstico remoto e manutenção)
- Mesa de trabalho controlada manualmente
- Software de programação automática
- Consola do computador
- Sistema de controle de valor absoluto
- Ajuste de ângulo automático
Velocidade máxima de corte Dependendo de diferentes materiais, a velocidade máxima de corte é de normalmente 30m/minuto

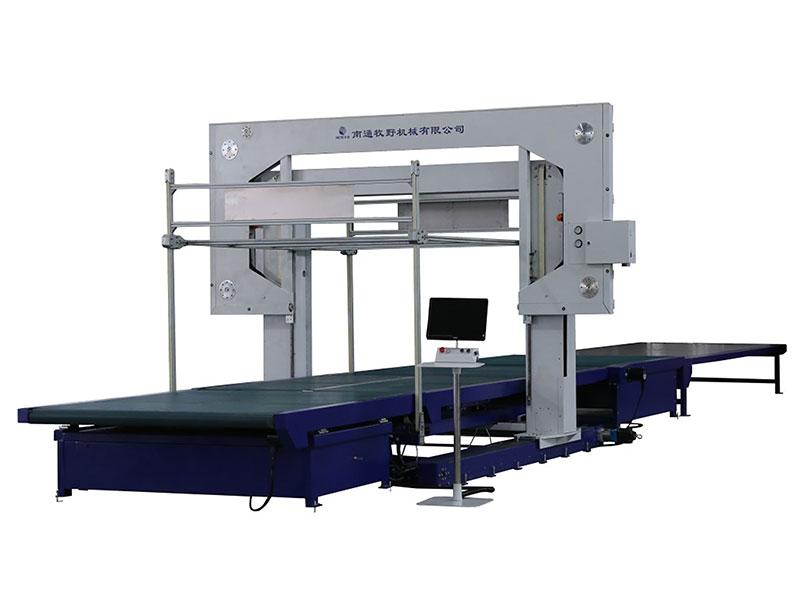

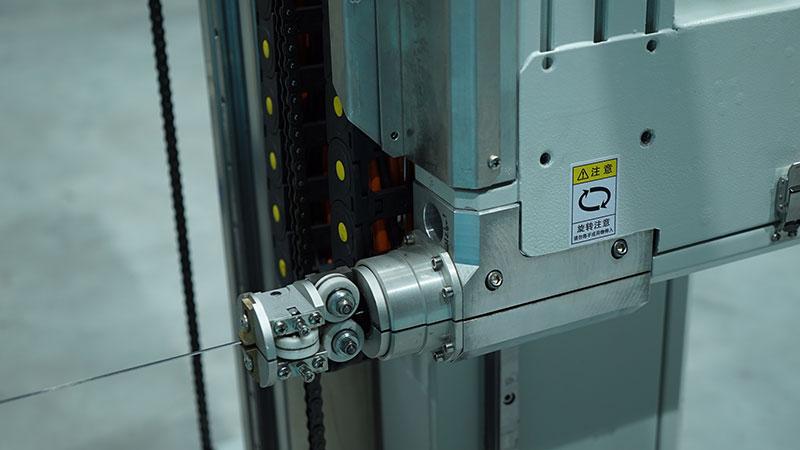

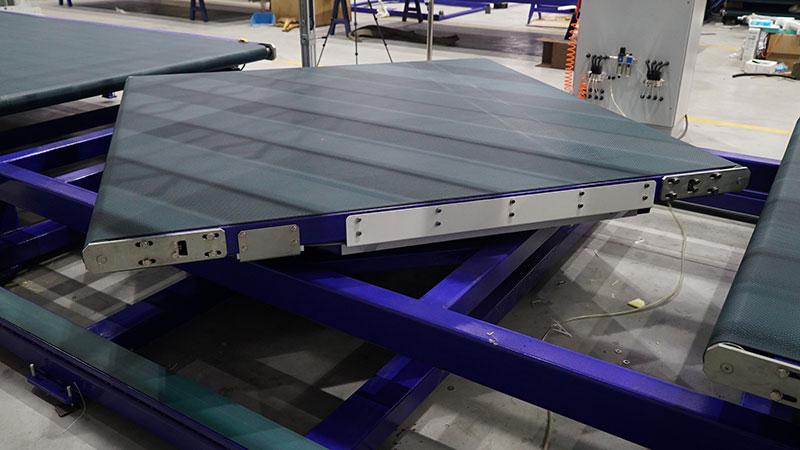

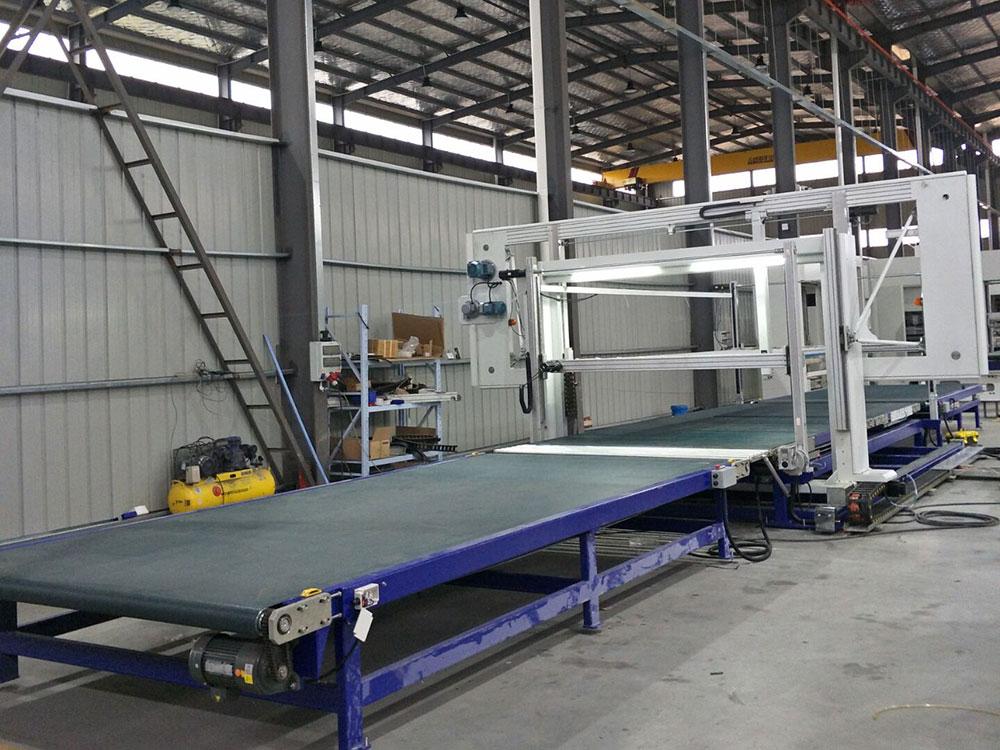

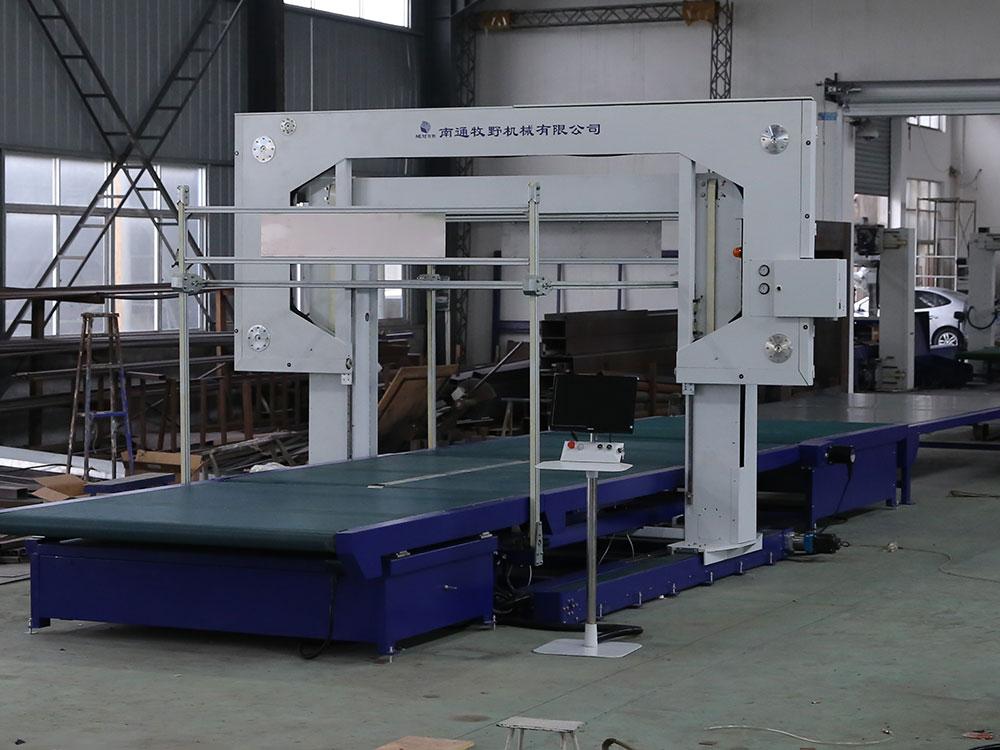

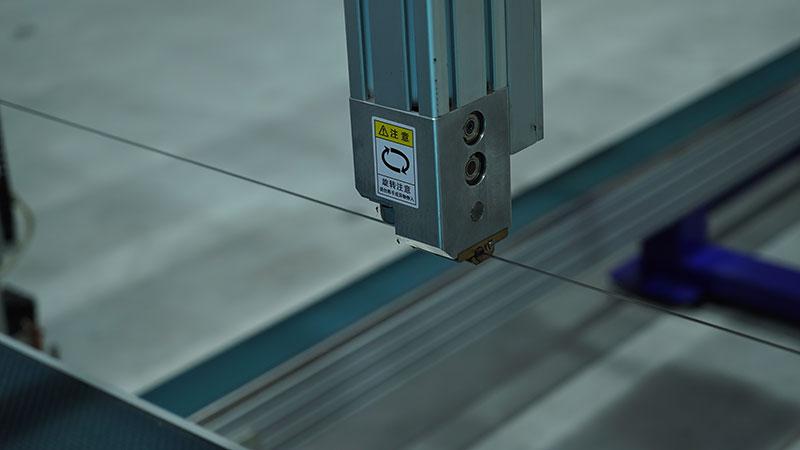

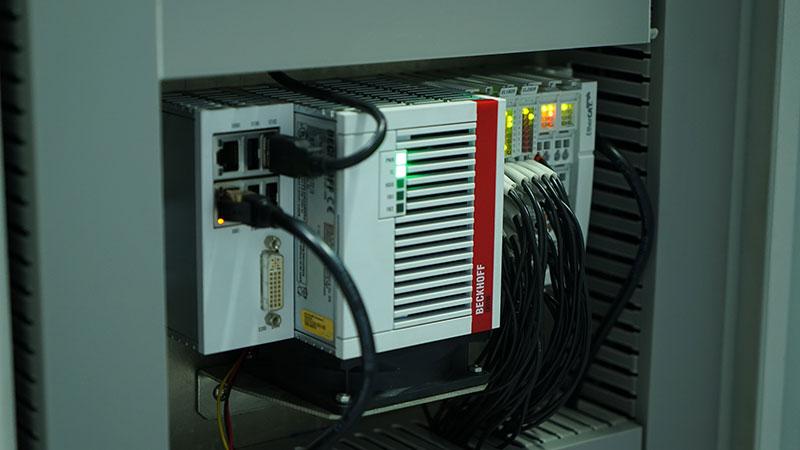

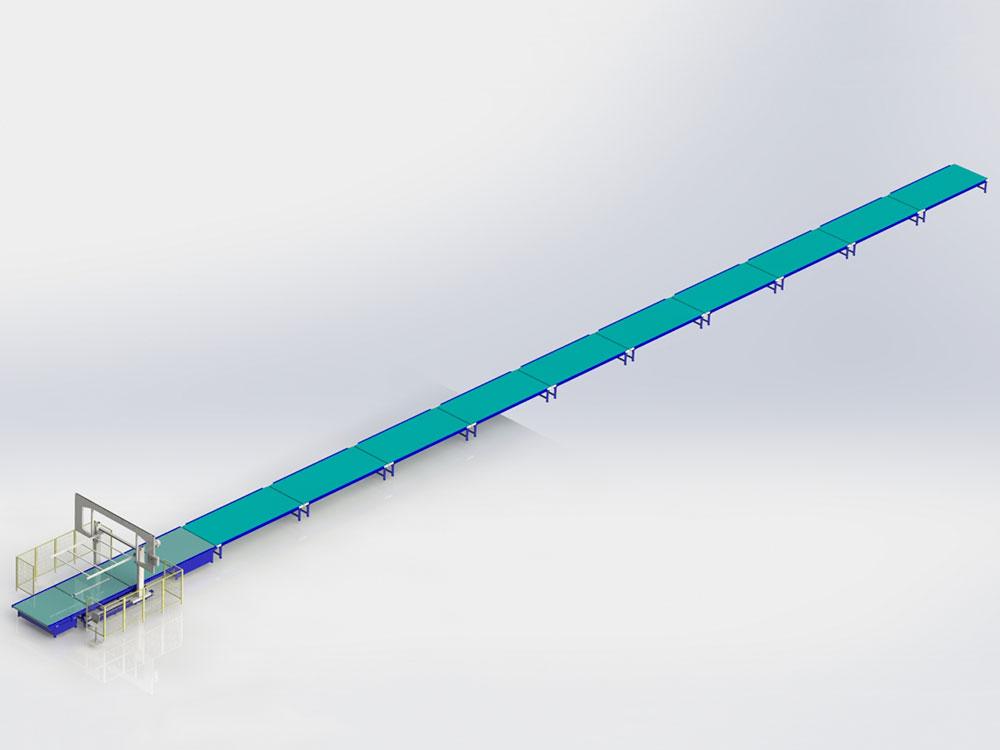

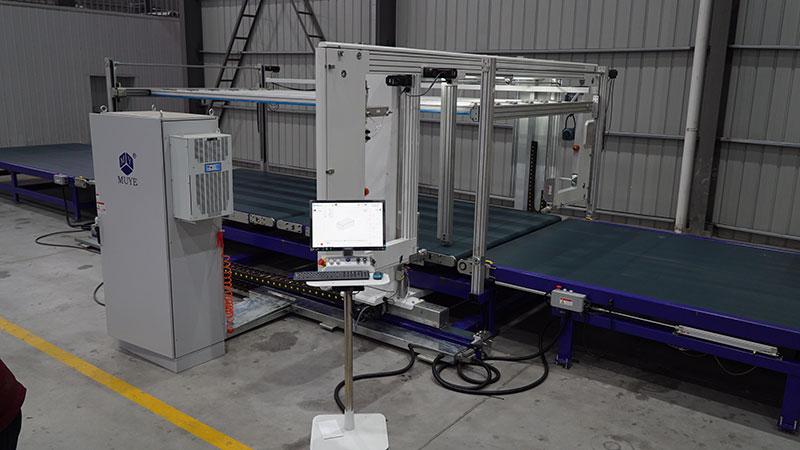

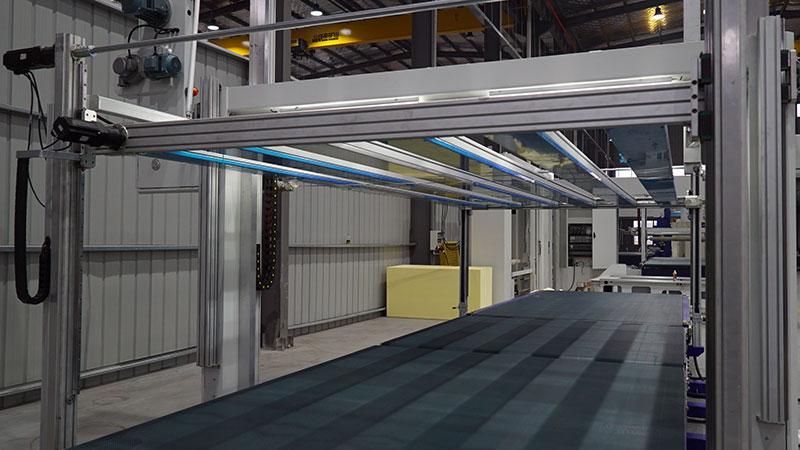

Detalhes da máquina de corte por contorno horizontal CNC, Modelo GHL4

  • Detalhes da máquina de corte por contorno horizontal CNC, Modelo GHL4
  • Detalhes da máquina de corte por contorno horizontal CNC, Modelo GHL4
  • Detalhes da máquina de corte por contorno horizontal CNC, Modelo GHL4
  • Detalhes da máquina de corte por contorno horizontal CNC, Modelo GHL4
  • Detalhes da máquina de corte por contorno horizontal CNC, Modelo GHL4
  • Detalhes da máquina de corte por contorno horizontal CNC, Modelo GHL4

Com base na máquina de corte de espuma CBC horizontal GH1 original, esta linha de corte de espuma CNC horizontal por contorno GHL4 salta à frente do seu tempo. Os usuários que precisam cortar grandes quantidades de espuma em formas irregulares podem escolher esta máquina. Conforme os requisitos de produção, a linha de corte de espuma por contorno pode cortar espuma colocada sobre a mesa de trabalho, quer como um todo ou em pequenas etapas, e este equipamento de corte CNC tem uma operação contínua automática.

Características
1. Esta máquina ocupa uma pequena área (apenas 5% da área ocupada por uma máquina similar)
2. Ela tem baixo consumo de energia.
3. A máquina de corte de espuma CNC também tem alta eficiência de corte. (A linha de corte por contorno usa uma faca interminável em vez de uma faca oscilante, fazendo a velocidade de corte de 2 ou 3 vezes mais rápida do que a velocidade inicial.)
4. Esta linha de contorno CNC apresenta uma alta precisão de corte, utilizando um design único na sua plataforma rotativa com uma cremalheira de pressão.
5. Ele é conveniente para embalagem, uma vez que o processamento e embalagem pode ocorrer simultaneamente.
6. A máquina GHL1usa quanta espuma for possível para reduzir o desperdício.
7. Ela reduz significativamente a mão de obra e o custo de produção.

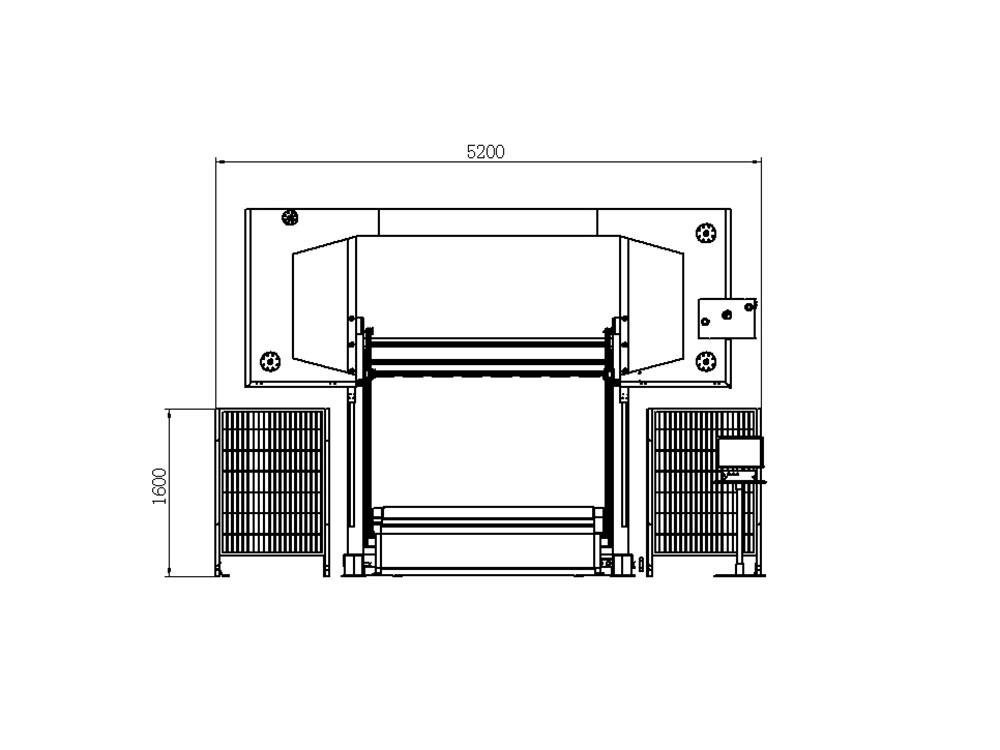

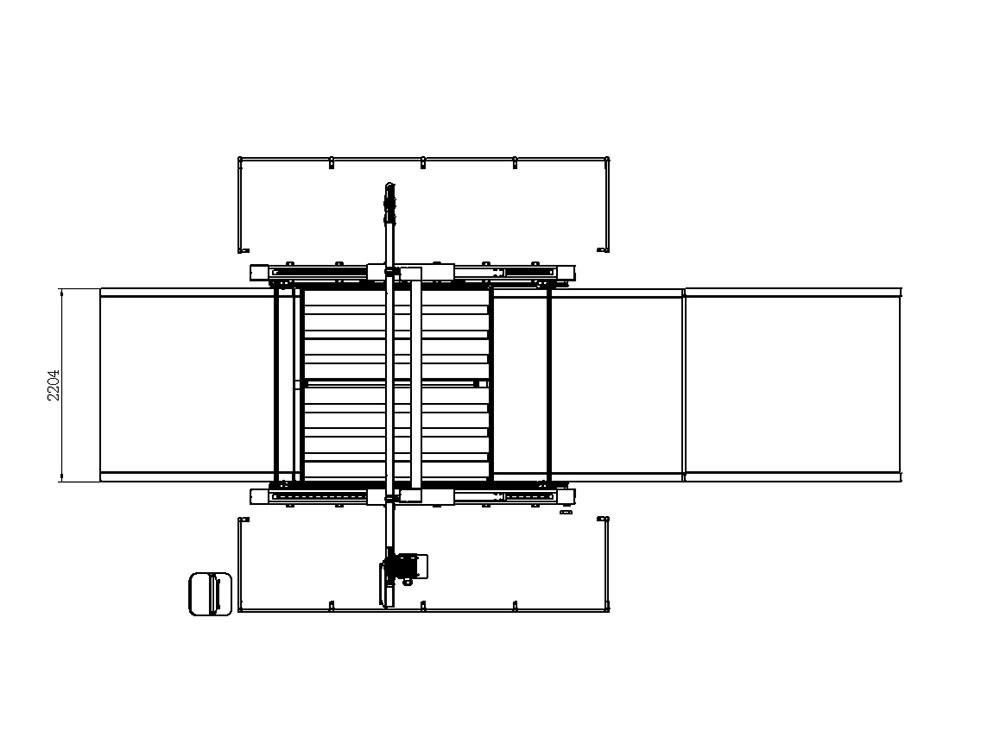

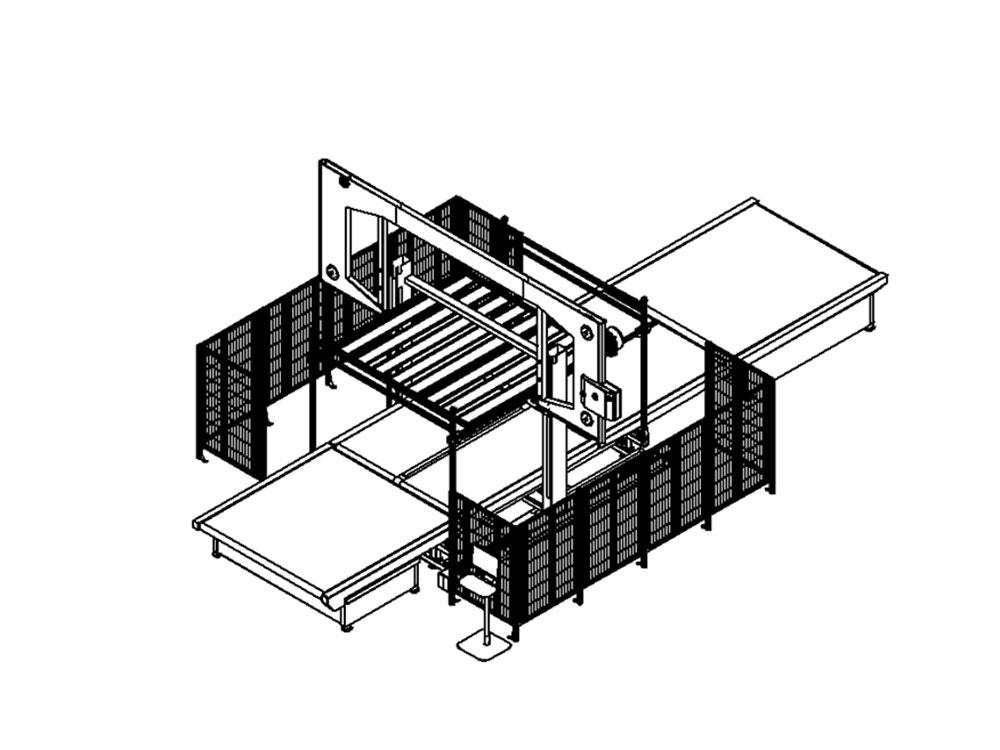

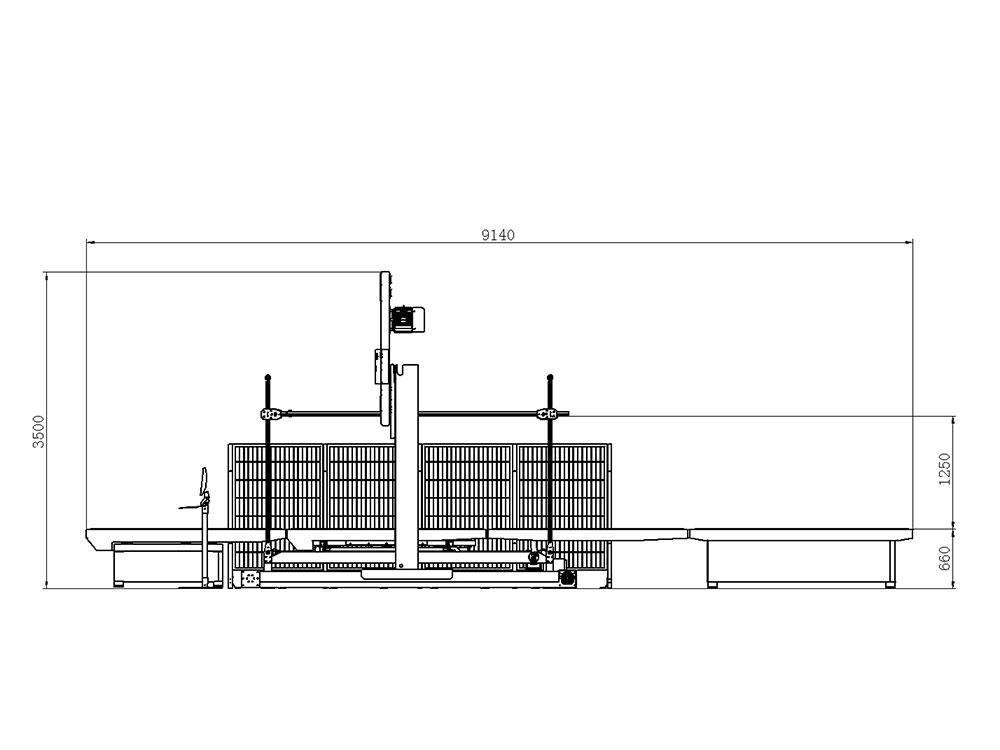

Desenho de instalação
